Cốp pha cột là một phần thiết yếu trong ngành xây dựng, đóng vai trò quan trọng trong việc tạo hình và duy trì kết cấu của cột trong các công trình xây dựng. Cốp pha cột được sử dụng trong các dự án xây dựng dân dụng và bê tông cho tòa nhà, văn phòng và trung tâm thương nghiệp. Kích thước của cốp pha cột có thể thay đổi tùy theo yêu cầu của dự án. Để hiểu rõ hơn về cốp pha cột, hãy cùng Dàn Giáo Toàn Lợi tìm hiểu ưu điểm, quy cách cũng như cách lắp dựng cốp pha cột trong thi công.
1/ Cốp pha cột là gì?

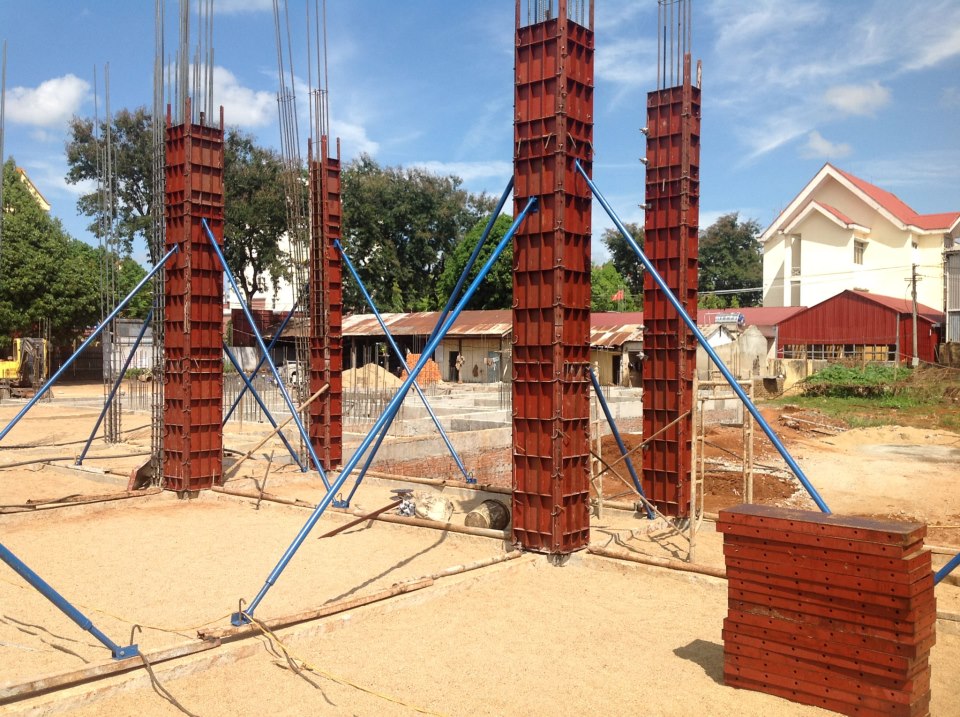

Cốp pha cột hay cốt pha cột là một loại khuôn đúc bê tông được gia công bằng kim loại hoặc gỗ đã qua quá trình xử lý và tạo hình cho những kết cấu công trình bê tông hiện nay. Hệ thống cốp pha cột có nhiều kích cỡ và mô đun khác nhau để tạo ra những hình dạng cột vuông hoặc cột tròn.
2/ Ưu điểm của Cốp pha cột
Tính Chính Xác Cao
- Chất lượng bê tông: Cốp pha cột giúp tạo ra hình dạng chính xác cho cột, đảm bảo rằng các kích thước và hình dạng của cột được duy trì đúng theo thiết kế. Điều này giúp tăng cường chất lượng và độ bền của bê tông.
- Đảm bảo thẩm mỹ: Cốp pha cột giúp tạo ra các bề mặt cột mịn màng và đồng đều, nâng cao tính thẩm mỹ của công trình xây dựng.
Đảm Bảo An Toàn
- Ổn định: Cốp pha giúp giữ bê tông ở vị trí mong muốn trong quá trình đông cứng, giảm nguy cơ biến dạng hoặc đổ vỡ.
- An toàn cho công nhân: Cốp pha cung cấp sự hỗ trợ và bảo vệ cho công nhân làm việc, giảm nguy cơ tai nạn trong quá trình xây dựng.
Tiết Kiệm Thời Gian
- Dễ lắp đặt: Các loại cốp pha hiện đại thường được thiết kế để dễ dàng lắp đặt và tháo dỡ, giúp giảm thời gian thi công.
- Tăng hiệu suất: Sự chính xác trong việc lắp đặt cốp pha giúp giảm thời gian cần thiết để sửa chữa và điều chỉnh.
Khả Năng Tái Sử Dụng
- Kinh tế: Nhiều loại cốp pha có thể được tái sử dụng nhiều lần, giúp giảm chi phí vật liệu và giảm lượng rác thải xây dựng.
- Bảo vệ môi trường: Việc tái sử dụng cốp pha giúp giảm thiểu tác động đến môi trường và tiết kiệm tài nguyên.
Khả Năng Tùy Chỉnh
- Phù hợp với thiết kế: Cốp pha có thể được tùy chỉnh để phù hợp với các thiết kế cột khác nhau, từ cột tròn, vuông, đến các hình dạng phức tạp hơn.
- Đáp ứng yêu cầu kỹ thuật: Các loại cốp pha có thể được điều chỉnh để đáp ứng các yêu cầu kỹ thuật đặc biệt của dự án.
3/ Phân loại cốp pha cột
Có 2 loại cốp pha cột phổ biến hiện nay:
Cốp pha cột vuông
Cốp pha cột vuông có cấu tạo được ước tính bằng 4 tấm ván khuôn được liên kế lại với nhau và chúng tạo thành một trụ có hình vuông khép kín nhằm giúp quá trình đổ bê tông được thuận tiện và dễ dàng hơn. Được thông qua các phụ kiện có tính liên kết tương ứng gồm chốt a, chốt sâu, ty ren tán chuồng, thanh giằng, gông cột và một số loại khác.

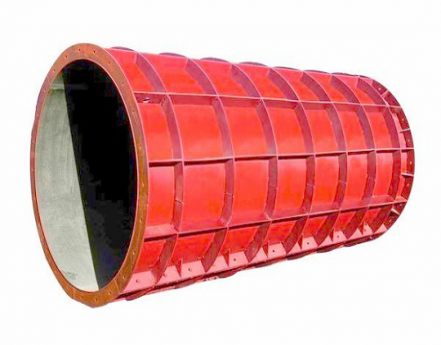

Cốp pha cột tròn
Đây là loại cốp pha có cấu tạo bao gồm hai mảnh có hình dáng bán nguyệt được ghép lại với nhau với kích thước: phần mặt tole là 2mm, phần khung xương có V4 độ dày khoảng 4mm, cốp pha định hình với dạng cột tròn.

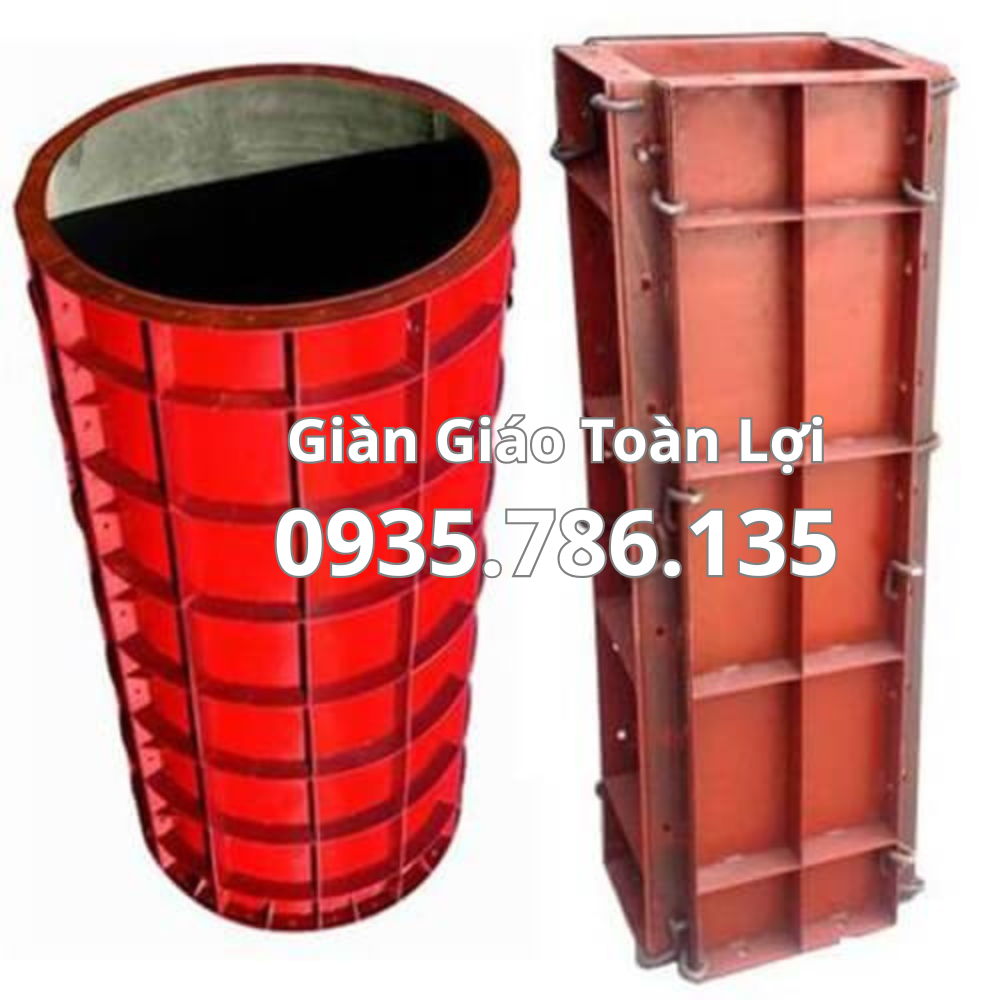

* So Sánh Giữa Cốp Pha Cột Tròn và Cốp Pha Cột Vuông
Về Khả Năng Chịu Lực
- Cột Tròn: Phân bổ lực đều xung quanh, có khả năng chịu tải trọng tốt hơn.
- Cột Vuông: Phân bổ lực không đều, khả năng chịu lực thấp hơn cột tròn cùng kích thước.
Về Chi Phí
- Cột Tròn: Chi phí sản xuất và lắp đặt cao hơn do yêu cầu kỹ thuật và công nghệ cao hơn.
- Cột Vuông: Chi phí thấp hơn do quy trình sản xuất và lắp đặt đơn giản hơn.
Về Thẩm Mỹ
- Cột Tròn: Mang lại vẻ ngoài thanh thoát, sang trọng, phù hợp với các thiết kế hiện đại.
- Cột Vuông: Thích hợp với các thiết kế đơn giản, truyền thống hơn.
Về Lắp Đặt
- Cột Tròn: Yêu cầu kỹ thuật cao và thiết bị đặc biệt, có thể khó lắp đặt hơn.
- Cột Vuông: Dễ lắp đặt và tháo dỡ, phù hợp với các công trình có yêu cầu kỹ thuật cơ bản.
4/ Quy cách cốp pha cột
| Quy cách Cốp pha cột | Quy cách Cốp pha cột | Phụ kiện cốt pha | Chủng Loại |
|---|---|---|---|
| 150 x 1200 x 55mm | 400 x 600 x 55mm | Thanh V5 x 900mm | |
| 150 x 1500 x 55mm | 400 x 900 x 55mm | Thanh V5 x 1200mm | |
| 150 x 600 x 55mm | 350 x 1800 x 55mm | Thanh V5 x 600mm | Sơn chống rỉ |
| 200 x 1200 x 55mm | 400 x 1500 x 55mm | Thanh V5 x 1800mm | Khung sươn la dày: 2.5mm |
| 200 x 1500 x 55mm | 400 x 1800 x 55mm | Chốt con sâu (Jun kẹp) | |
| 200 x 1800 x 55mm | 450 x 600 x 55mm | Độ dày tole: 2ly | |
| 200 x 600 x 55mm | 400 x 1200 x 55mm | Thanh V5 x 1500mm | |
| 250 x 1200 x 55mm | 450 x 1500 x 55mm | ||
| 250 x 1500 x 55mm | 500 x 600 x 55mm | ||
| 250 x 1800 x 55mm |
500 x 900 x 55mm |
| 250 x 600 x 55mm | 450 x 1200 x 55mm | ||
| 300 x 1200 x 55mm | 500 x 1800 x 55mm | ||
| 300 x 1500 x 55mm | 550 x 600 x 55mm | ||
| 300 x 1800 x 55mm | 550 x 1200 x 55mm | ||
| 300 x 600 x 55mm | 500 x 1200 x 55mm | ||
| 300 x 900 x 55mm | 500 x 1500 x 55mm | ||
| 350 x 1200 x 55mm | 600 x 1200 x 55mm | ||
| 350 x 1500 x 55mm | 600 x 1500 x 55mm | ||
| 350 x 600 x 55mm | 550 x 1500 x 55mm | ||
| 350 x 900 x 55mm | 600 x 600 x 55mm |
Xem thêm: Cây chống xiên - Ưu điểm nổi bật và ứng dụng chính trong thi công
5/ Những bước lắp dựng cốp pha cột theo tiêu chuẩn
Dưới đây là các bước lắp dựng cốp pha cột theo tiêu chuẩn:
Bước 1: Xác định tim cột và trục cột bằng máy kinh vĩ tuyến.
Bước 2: Lắp dựng cốp pha thép.
Bước 3: Lắp dựng ván khuôn cột và đổ bê tông.
Bước 4: Tháo ván khuôn cột sau khi bê tông đã đông cứng.
Bước 5: Trang trí và hoàn thiện cột.
6/ Nguyên tắc lắp dựng cốp pha cột
- Trước hết xác định tim ngang và dọc của cột, vạch mặt cắt của cột lên mặt nền, sàn.
- Cố định chân cột với những đệm gỗ đã đặt trong khối móng để làm cữ dựng ván khuôn
- Dựng lần lượt các mảng phía trong đến mảng phía ngoài
- Rồi đóng đinh liên kết 4 mảng với nhau, lắp các gông, nêm chặt.
- Dùng dây kiểm tra tim và độ thẳng đứng của cột.
- Neo giữ, chống cho cột thẳng đứng
- Cột có kích thước lớn, thì dựng trước một mặt hoặc dựng hộp cốp pha 3 mặt
- Sau khi lắp dựng xong cốt thép thì dựng mặt còn lại, và gông chặt các mảng ván lại
Cốp pha cột là một công cụ quan trọng trong ngành xây dựng, giúp đảm bảo chất lượng và độ bền của cột bê tông. Mỗi loại cốp pha có những ưu điểm và hạn chế riêng, và việc chọn lựa loại cốp pha phù hợp phụ thuộc vào yêu cầu kỹ thuật, ngân sách, và điều kiện thực tế của dự án. Hiểu rõ các loại cốp pha và ưu điểm của chúng sẽ giúp các kỹ sư và nhà thầu đưa ra quyết định chính xác, từ đó nâng cao hiệu quả công trình và tiết kiệm chi phí.
